Control del espesor de pared en el moldeo rotacional: por qué lograr paredes uniformes es más difícil de lo que parece.

September 16, 2026

El moldeo rotacional se valora por producir piezas huecas grandes, sin juntas ni tensiones. Sin embargo, uno de sus desafíos técnicos más persistentes sigue siendo la distribución del espesor de la pared. A diferencia del moldeo por inyección, donde la presión llena una cavidad fija, el moldeo rotacional construye la pared capa a capa a medida que la resina en polvo se funde y se fusiona contra la superficie caliente del molde. Como resultado, el proceso es altamente sensible a las propiedades del polvo, el diseño del molde, las condiciones del horno, las relaciones de rotación y la refrigeración.

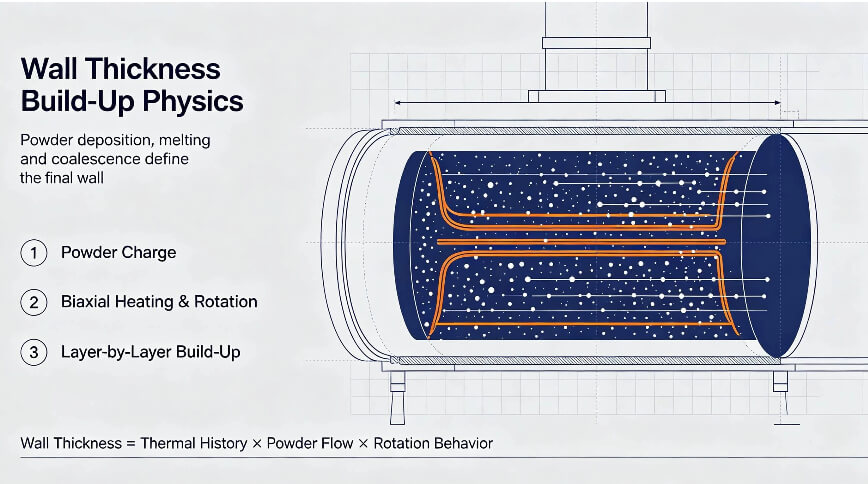

Principios físicos que explican la formación del espesor de la pared

En el rotomoldeo, se introduce en un molde una cantidad precisa de polvo de polímero. El molde gira biaxialmente dentro de un horno. Al calentarse, las partículas de polvo se adhieren a la superficie interior, se funden y se fusionan. Se sigue depositando más polvo hasta que se agota el material o finaliza el ciclo. Por lo tanto, el espesor de la pared no viene determinado por una cavidad mecanizada, sino que surge de un proceso térmico y cinético.

¿Por qué es difícil lograr paredes uniformes?

Varios factores dificultan la uniformidad:

Geometría: Los huecos profundos, las esquinas afiladas y los canales estrechos pueden generar sombras o restringir el flujo de polvo.
Masa del molde: Las secciones metálicas gruesas se calientan más lentamente, creando zonas frías.
Relación de rotación: La relación de velocidad del brazo afecta a cómo se distribuye el polvo sobre superficies complejas.
Desfogue: Una ventilación deficiente puede atrapar aire y crear huecos o zonas delgadas.
Enfriamiento: Un enfriamiento desigual puede deformar las piezas y alterar sus dimensiones finales.

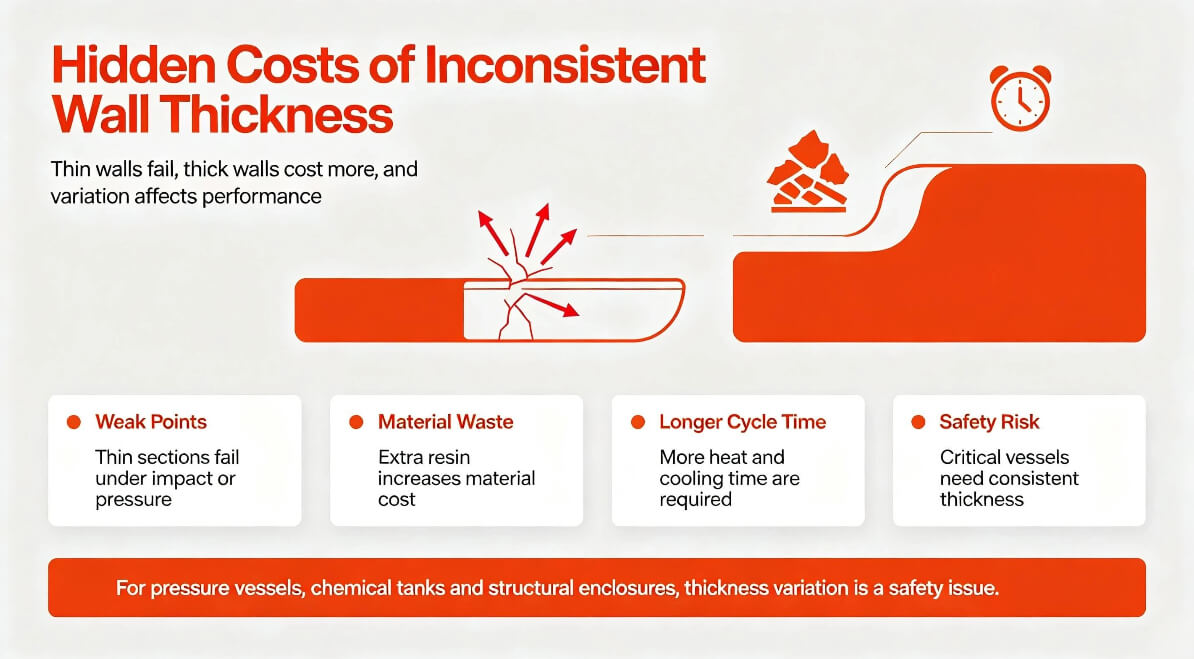

Los costos ocultos del grosor inconsistente

Las secciones delgadas se convierten en puntos débiles ante impactos o presión. Las secciones gruesas desperdician material y alargan el tiempo de ciclo. Las paredes inconsistentes también pueden provocar deformaciones, un acabado superficial deficiente y fallos en las pruebas de fugas o rotura. En el caso de recipientes a presión, tanques químicos y cerramientos estructurales, la variación de espesor no es solo un problema de calidad, sino también de seguridad.

Los procesadores pueden mejorar la uniformidad de la pared centrándose en cuatro áreas:

Calidad del polvo — Una distribución uniforme del tamaño de las partículas, un flujo en seco adecuado y una densidad aparente determinada contribuyen a garantizar una fusión predecible.
Diseño de moldes — El espesor uniforme de las paredes del molde, las nervaduras estratégicas, los deflectores y las ventilaciones bien ubicadas reducen los puntos calientes y fríos.
Parámetros del proceso — El peso de la inyección, la temperatura del horno, la relación de rotación y la temperatura interna del aire deben controlarse y registrarse rigurosamente.
Estrategia de refrigeración — El enfriamiento controlado y uniforme reduce la deformación y ayuda a mantener las tolerancias dimensionales.

¿Qué está cambiando en la industria?

Las nuevas herramientas están haciendo que el control del espesor de la pared sea cada vez más científico. Los sensores térmicos y el registro de datos ofrecen información en tiempo real sobre la temperatura interna del aire. El software de simulación ayuda a predecir el flujo del polvo y el comportamiento de fusión antes de cortar el molde. La tecnología de hornos eléctricos proporciona un control de temperatura más preciso y un menor consumo de energía. La dosificación automatizada del polvo reduce la variabilidad humana. En conjunto, estos avances están transformando el rotomoldeo, pasando de ser un proceso basado en la experiencia a uno basado en datos.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es una tolerancia realista del espesor de pared para piezas moldeadas por rotación?

A: Las piezas típicas moldeadas por rotación pueden mantener un espesor de pared nominal dentro de un rango de ±10 % a ±20 %, pero la variación local puede ser mayor en esquinas y nervaduras. Para aplicaciones críticas, las tolerancias deben especificarse en función de los requisitos funcionales y validarse mediante muestreo.

P2: ¿Cómo se mide el espesor de la pared en una pieza moldeada por rotación?

A: Los métodos comunes incluyen la medición de espesor por ultrasonidos, el seccionamiento destructivo y las máquinas de medición por coordenadas (MMC). La medición por ultrasonidos es no destructiva y adecuada para controles de producción, mientras que el seccionamiento proporciona la imagen más precisa de la distribución.

P3: ¿Cómo afecta la relación de rotación al espesor de la pared?

A: La relación de velocidades de los brazos determina cómo se desplaza el polvo dentro del molde. Una relación inadecuada puede provocar que el polvo se acumule en una zona y que otra quede sin cubrir, generando zonas con diferentes espesores. La optimización de esta relación forma parte del desarrollo del proceso.

P4: ¿Qué espesor de pared se recomienda para las piezas estructurales moldeadas por rotación?

A: En el caso del polietileno, un mínimo de aproximadamente 3 mm es lo habitual para garantizar la integridad estructural. La mayoría de las piezas industriales tienen un grosor nominal de entre 3 y 6 mm. Las paredes más gruesas aumentan la rigidez, pero también el tiempo de ciclo y el coste del material.
